플라즈마 자동 용접

플라즈마 용접은 기본적으로 TIG 프로세스와 비슷하지만 용접으로 높은 품질을 낼 수 있으며, 높은 용접 속도로 용접할 수 있다는 장점을 가지고 있습니다. 일반 TIG와 비교 시 최대 20% 빠른 용접이 가능하며, 면치 작업 없이 최대 30% 용가재를 절약하여 용접이 가능합니다. 스패터와 기공 없이 깊은 용입이 가능하면서 모재 변형이 적다는 큰 장점을 가지고 있습니다. 크롬 니켈 합금강, 도금 강판, 도금되지 않은 강판, 티타늄, 니켈 합금강 용접이 가능하며, 자동차 산업뿐만 아니라 파이프라인, 용기, 철도차량, 선박 등 다양한 분야에 적용할 수 있습니다.

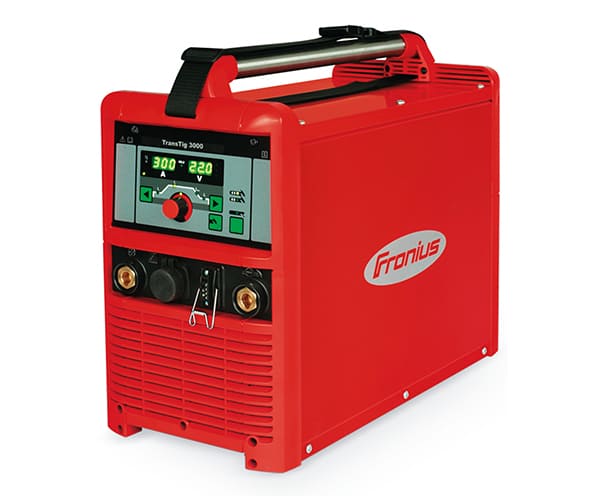

  • TransTig

    플라즈마 용접을 위해 기존 TIG DC (직류) 용접기 TransTig를 사용하여 필요한 최대 용접 전류에 따라 주로 사용하는 TransTig 3000, TransTig 4000, TransTig 5000을 플라즈마 모듈과 같이 사용하여 플라즈마 용접을 할 수 있습니다.

    기존 수동으로 사용하고 있던 TransTig 용접기를 로봇 컨트롤러와 통신할 수 있도록 인터페이스 예들 들어 스탠다드 IO 인터페이스 또는 필드버스 인터페이스 (디바이스넷, 이더넷, 프로피버스 등)을 사용하여 자동 플라즈마 용접을 할 수 있습니다.

    수동 플라즈마 용접 시 플라즈마 수동 용접 토치를 사용하여 로봇 없이 수동으로도 용접이 가능합니다.

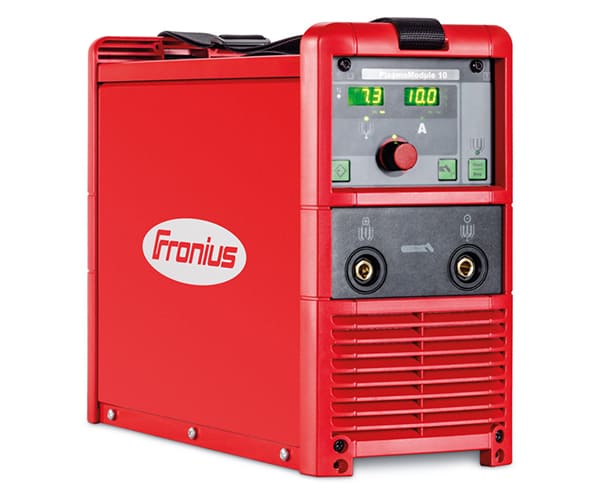

  • 플라즈마모듈

    기존에 있는 TIG 용접 시스템에서 플라즈마모듈 10을 장착하여 플라즈마 가스를 0.2l/min에서 10l/min 사이 유량을 제어하여 용접을 재현할 수 있도록 합니다. 그 외에도 3-10A 사이의 파일럿 아크를 디지털로 제어하는 역할을 합니다.

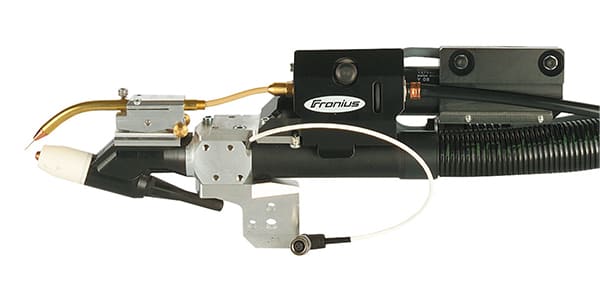

  • 플라즈마 토치

    KD 드라이브가 장착된 플라즈마 토치는 최대 11m/min까지 용가재의 원활한 송급을 도와주며, 최대 4가지 다른 위치로 로봇 암에 바로 장착이 가능합니다.

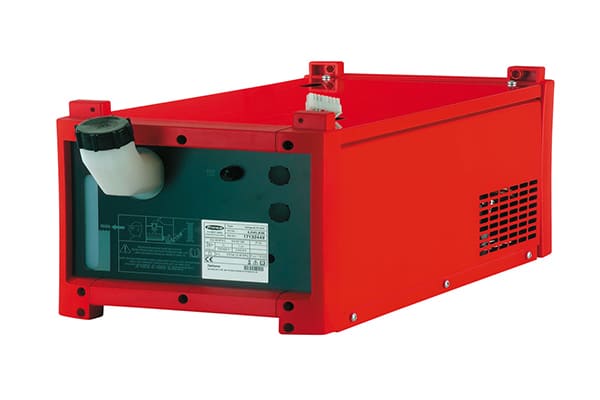

  • 냉각기

    최대 펌프 압력 4바로 최대 냉각수 유량 3.5l/min과 최대 유량 높이 30m를 가진 냉각기 FK 4000이 사용됩니다.

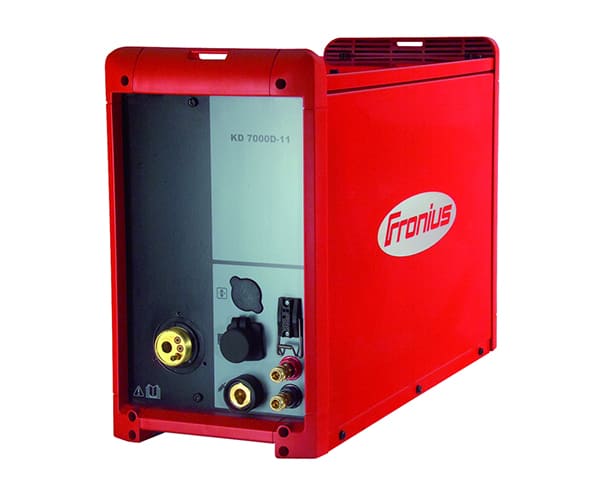

  • 와이어 피더기

    완전히 디지털로 통신으로 제어되는 와이어 피더기 KD 7000 D-11은 용가재를 사용하여 TIG 용접 시 반드시 필요한 장치이며, 와이어 송급을 용접기에서 제어하여 최대 11m/min 와이어 송급 속도를 낼 수 있습니다.

를 클릭하시면 세부정보를 확인할 수 있습니다.

플라즈마 용접 원리

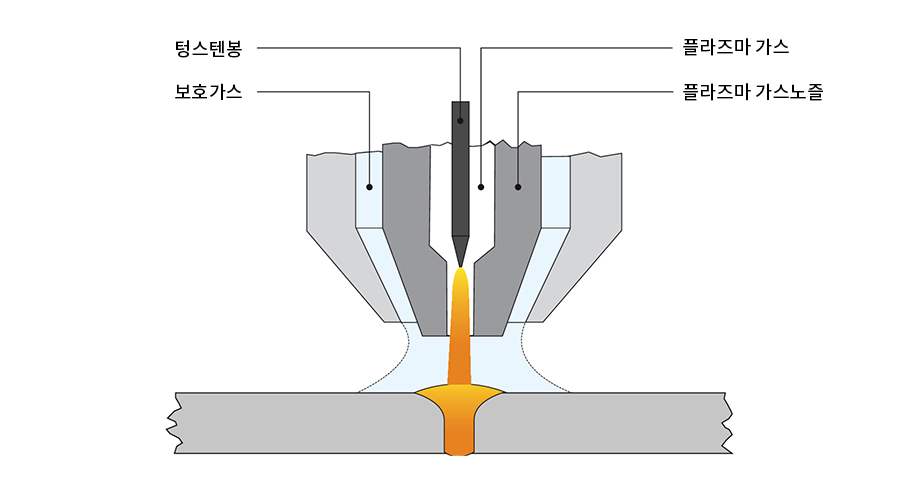

플라즈마 용접은 TIG 용접과 동일하게 텅스텐용접봉과 모재 사이 아크가 점화하며, 추가로 텅스텐봉과 플라즈마 가스 노즐 사이에 플라즈마 가스 주로 아르곤이 흐르며, 용접 전류 3-10A로 파일럿 아크가 점화합니다. 수냉식 구리 노즐로 인해 아크가 압축되어 TIG 용접보다 에너지 밀도가 높으며, 높은 용접 속도로 용접이 가능합니다. TIG와 달리 텅스텐 용접봉이 플라즈마 가스노즐 내부에 위치하여 노출되지 않아 텅스텐봉 산화로부터 보호하며, 보호가스 아르곤은 용융풀을 산화로 부터 방지하며, 아크가 안정적이게 점화하도록 하는 역할을 합니다.

파일럿 아크가 점화하는 구간을 이온화하여 메인아크는 고주파를 사용하지 않고도 모재와 접촉하지 않고도 안정적이고 집중된 아크를 형성하며, 모재 열영향부가 적어 변형이 적습니다. 아크 너비가 텅스텐 용접봉 직경과 토치 각도에 따라 달라지는 TIG와 달리 플라즈마 용접에서는 플라즈마 가스노즐 직경과 플라즈마 가스유량에 따라 아크너비가 결정됩니다. 집중된 아크와 높은 에너지 밀도로 키홀 용접이 가능하고, 용입 깊이를 조정할 수 있고 자동화 시 재현성이 높습니다.

키홀 용접이란 106W/㎠의 높은 에너지밀도로 인해 일반 반달모양의 용융지가 아닌 모재의 두께방향으로 좁고 깊은 키홀이 형성되어 열이 전도되어 용접되는 것을 일컫습니다.

플라즈마 용접 장점

  • 안정적이고 집중된 아크
  • 면치작업이 적음
  • 열영향부가 적어 변형이 적음
  • 루트 반대편 용접 없이 모재 3 - 7mm 키홀용접 가능
  • 고주파없이 플라즈마 메인 아크 점화 가능
  • TIG 용접보다 높은 용접 속도
  • 조정가능한 용입 깊이
  • 보호된 텅스텐 용접봉 (TIG보다 긴 사용 주기)
  • 스패터가 없음
  • 저전류에서도 안정적인 아크
